ficção electro-unifilar @ MOZ



xitizap # 43

xitizap # 43

evacuação eléctrica

ficção unifilar @ MOZ

astro stuff

soltas

2010/2012, U$ 2.23 bn

2011/13, U$ 1.47 bn

2012/14, U$ 0.8 bn

e aqui , nestes barramentos mal-referenciados,

os oficiais da electricidade esqueceram-se

dos $ 1.3 biliões da sua central a gás Moamba

 … e da MOTRACO!

Observação importante:

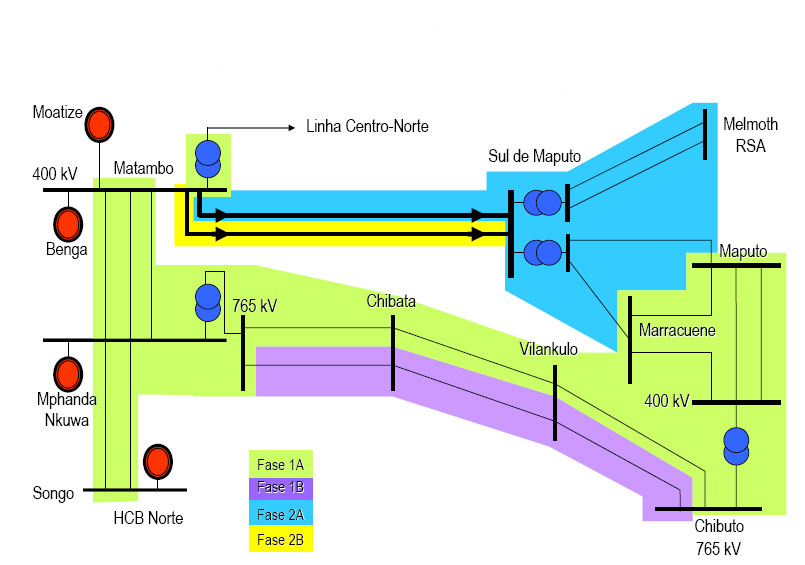

Este diagrama unifilar foi extraído as-it-is de uma apresentação oficial do Ministério da Energia (Moçambique) em Setembro 2008. Os erros de simbologia e representação esquemática, particularmente ao nível do proposto sistema HVDC ± 600 kV (bipolar), NÃO SÃO DA RESPONSABILIDADE XITIZAP.

HVDC ± 600 kV (bipolo)

linhas HVAC 765 kV Tete—Maputo = 1500 km





800 kV HVDC *



Benefícios financeiros e vantagens incorporadas



Duas importantes forças condutoras justificam o uso de 800 kV HVDC.



. Primeiro, a instalação, incluindo a linha de transmissão, é significativamente mais barata para o consumidor.



. Segundo, esta tecnologia requere significativamente menos espaço. Este argumento é pelo menos tão importante como o simples custo de capital.



Há três aspectos principais na avaliação financeira:



. as perdas na linha de transmissão

. o custo de investimento da linha

. o custo de investimento na estação de conversão e equipamento AC associado

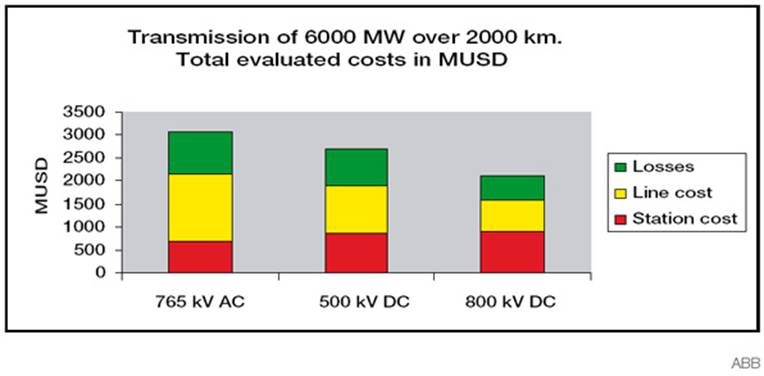

Este diagrama ilustra as diferenças de custo entre sistemas 765 kV AC, 500 kV DC e 800 kV DC. O exemplo aplica-se a uma linha de 2,000 km transmitindo 6,000 MW.





Vantagens ambientais inerentes



Faixas estreitas



Com 800 kV HVDC a largura da faixa usada pela linha é mínima. O sketch mostra as diferenças aproximadas exigidas por diferentes soluções



Baixas perdas



em sistemas HVDC, as perdas da linha são significativamente mais baixas do que em sistemas AC.



Campos magnéticos baixos



Em contraste com as normais linhas de transmissão AC, as linhas HVDC provocam um quase desprezável campo magnético oscilatório. Isto significa que as linhas HVDC, ao contrário das linhas AC, podem facilmente satisfazer os cada vez mais estrictos requisitos relativos a campo magnético (< 0.4 µΤ) que, crescentemente, têm vindo a ser aplicados no Ocidente.





* notas e diagramas extraídos de folhetos ABB (nov 2006)



e enquanto o filme do LOBO não começa,

não é má ideia ir papando uns spots ...





o Futuro pode ser risonho, sim!



mas quando vier vai ser HVDC multi-terminal

… e flexível bastante



Challenges with Multi-Terminal UHVDC Transmissions



Victor F. Lescale, Member, IEEE, Abhay Kumar, Lars-Erik Juhlin, Member, IEEE,

Hans Björklund, Senior Member, IEEE, and Krister Nyberg



Presented at:

POWERCON2008 & 2008 IEEE Power India Conference

October 12-15, 2008, New Delhi, India
